Konfigurasi Proxy Server

Nama : Samara Naira Ardian

No Absen : 19

KONFIGURASI PROXY SERVER

1.Buka aplikasi virtual box

2.instal debian 8

3.konfigurasi router dan dns server

4.masukan DVD 2 kemudian ketik:

    #apt-cdrom add

5.kemudian ketik:

   #apt-get install squid3->enter

6.Akan ada perintah untuk ubah DVD binary menjadi 1 lalu masukkan DVD 1->enter

7.Kemudian akan ada perintah untuk merubah lagi DVD binary menjadi 2 masukkan dvd 2->enter

8.Lalu ketik:

   #cd /etc/squid3/squid.conf

9.Ctrl+w lalu ketikkan "http_port 3128" hapus tanda pagar(#) dan tambahkan "transparent" dibelakang nya

10.Ctrl+w lalu ketikkan "cache.mgr" hapus tanda pagar (#) dan tambahkan "admin@stuwika.sch.id" (dns sekolah)

11.Ctrl+w lalu ketikkan "visible_hostname" setelah ketemu dibawah DEFAULT hapus tanda pagar(#) dan tuliskan menjadi "visible_hostname.proxy.stuwika."

12.Untuk mengatur situs yang diblokir ketik Ctrl+w tuliskan "acl connect" setelah ketemu tuliskan dibawah acl connect

        method connect

        acl url dstdomain "/ect/squid3/url

        http_access deny url

        http_access allow lan

        Kemudian simpan (ctrl+x+y+enter)

13.Untuk mengisi situs yang ingin diblokir ketik #nano/etc/squid3/url isikan

         detik.com

         www.detik.com

         facebook.com

        www.facebook.com

14.#/etc/init.d/squid3 restart

15.#nano /etc/rc.local isikan diatas exit 0

        Iptables -t nat -A POSTROUTING -s 192.168.1.0/24 MASQUERADE -p tcp --dport 80-i eth1 -j REDIRECT --to-port 3128

16. #/etc/init.d/networking restart lalu reboot

17.buka client lalu setting pengaturan jaringan sambungkan pada router server buka internet Explorer atau chrome ketikkan www.facebook.com atau www.detik.com

      Jika muncul EROR THE REQUESTED URL COULD NOT BE RECEIVED tandanya berhasil

Konfigurasi HOTSPOT dan VLAN pada Router Board MIKROTIK



Video ini mungkin masih memiliki banyak kesalahan dan kekurangan, sama seperti yang buat. Jadi harap di maafkan dan di maklumi...

Karena percayalah sejelek-jeleknya video ini, ada seseorang yg telah berusaha untuk menjadikan nya yg terbaik dengan segala usaha nya...

Soal B/S MIKROTIK

Tentukan jawaban dari pernyataan di bawah Ini dengan memilih antara BENAR (B) / SALAH (S) !!!

1. Subnet Mask yang dapat digunakan pada IP kelas B adalah 255.255.0.0

Jawaban : (B)

2. Mikrotik merupakan salah satu aplikasi untuk melakukan konfigurasi RouterOS dan DNS server.

Jawaban : (S)

3. Mikrotik Router Board Rb 941- 2nd Hap Lite atau Router Board yang biasa digunakan oleh siswa SMKN 1 Juwiring merupakan Router Board yang memiliki 5 port

Jawaban : (S)

4. Mikrotik Router Board Rb 941- 2nd Hap Lite atau Router Board yang biasa digunakan oleh siswa SMKN 1 Juwiring merupakan Router Board yang memiliki 4 port

Jawaban : (B)

5. Untuk melakukan setting Router Board dapat menggunakan aplikasi Winbox dan Virtualbox

Jawaban : (S)

6. Untuk melakukan setting Router Board dapat menggunakan aplikasi Winbox

Jawaban : (B)

7. Untuk melakukan setting Router Board dapat menggunakan aplikasi Virtualbox

Jawaban : (S)

8. Jika semua port telah disetting dan ternyata ada kesalahan maka cara untuk mereset nya adalah dengan melakukan Hard Reset

Jawaban : (B)

9. Mac Addresses pada Router Mikrotik terletak di bagian samping Router Board

Jawaban : (S)

10. C4: AD: 34: AC: E1: FA merupakan sebuah Mac address

Jawaban : (B)

Konfigurasi VLAN Pada Cisco Packet Tracer

 1. Siapkan Switch dan beberapa PC

2.  Masukkan IP dan Subnetmask pada setiap PC

➥ Ip PC 1 : 10.10.10.1

➥ Ip PC 2 : 10.10.10.2

➥ IP PC 3 : 10.10.10.3

➥ Ip PC 4 : 10.10.10.4

➥ Subnetmask PC 1-4 : 255.255.255.0

4. Sambung kan PC dan Switch menggunakan kabel Straight

5. Setting switch di CLI

Masukkan perintah:

      >enable

      #conf t

      #show vlan

      #ex

      Enter 2×

      #show vlan

       Enter 2×

      #conf t

      #vlan 10

      #name LAN1

      #ex

      #vlan 20

      #name LAN2

      #ex

      #ex

       Enter 2×

       #sh vlan

        Enter

       #int fa0/1

       #switchport access vlan 10

       #ex

       #int fa0/2

       #switchport access vlan 10

       #ex

       #int fa0/3

       #switchport access vlan 20

       #ex

       #int fa0/4

       #switchport access vlan 20

       #ex

       #ex

       Enter

       #sh vlan

       Enter

       #ex

6. Jika wrna nya sudah berubah dari Oranye ke hijau maka artinya sudah berhasil tersambung.

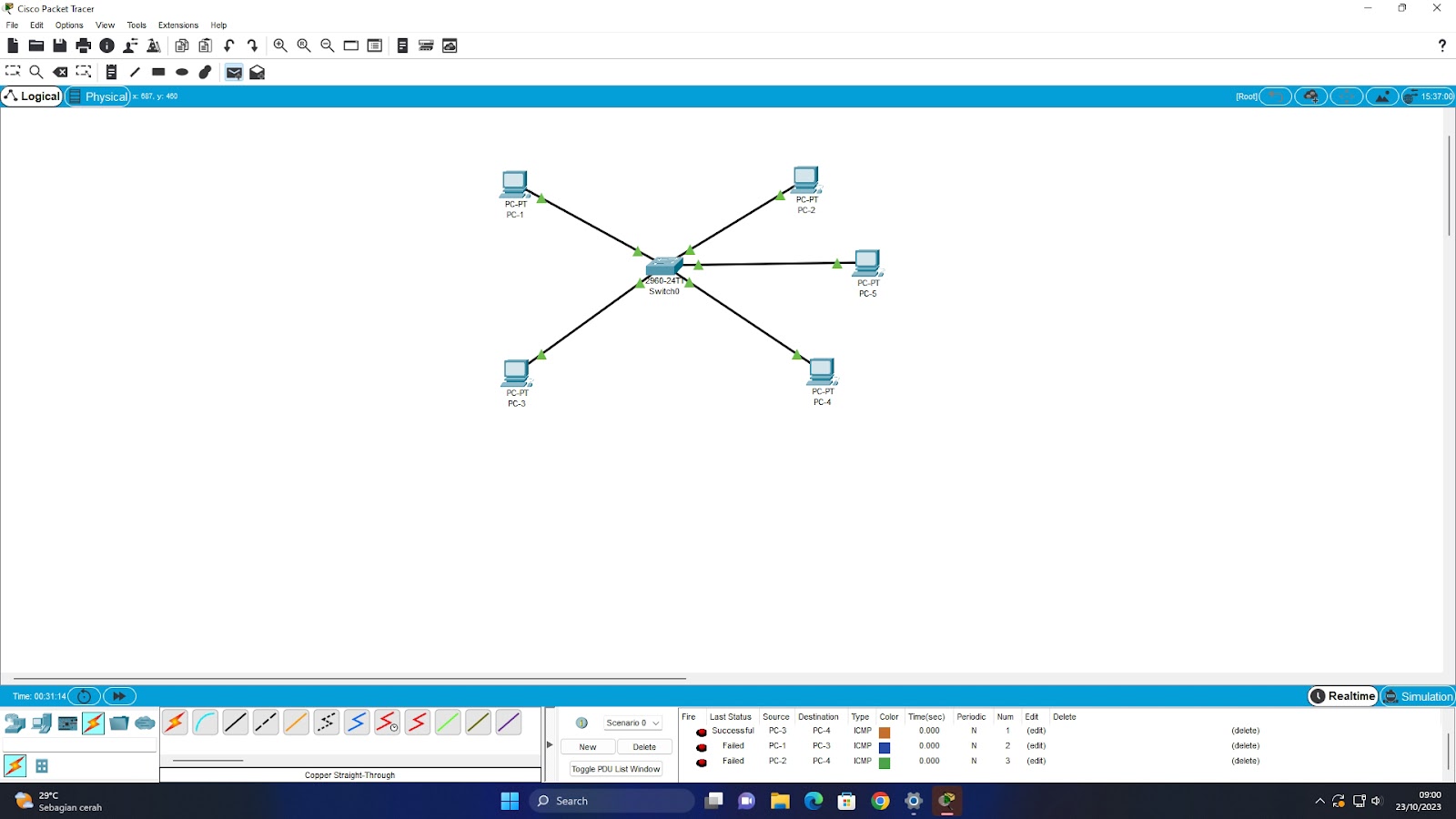

7. Tambahkan 1 PC untuk VLAN 20

Masukkan IP address 192.168.1.3

Dengan settingan yang sama seperti diatas

      >enable

      #conf t

      Enter 2×

      #int fa0/5

      #switchport access vlan 20

      #ex

8. Cek apakah sudah dapat mengirim pesan

Jika sudah Successfull artinya pesan telah terkirim dan konfigurasi telah berhasil.

Perbedaan Konfigurasi Routing Statis dan Dinamis pada Cisco

A. Pengertian Routing

routing adalah proses meneruskan paket-paket data dari satu jaringan ke yang lainnya. Proses ini dapat diartikan juga sebagai penggabungan beberapa jaringan untuk meneruskan paket data dari satu jaringan ke jaringan.

1. Routing Statis

Routing statis atau Static Routing adalah proses setting router jaringan menggunakan tabel routing yang dikonfigurasikan secara manual oleh network administrator.

Seorang administrator jaringan akan mengisi setiap entri dalam forwarding table di setiap router yang terhubung pada jaringan tersebut. Mereka harus memasukkan atau menghapus rute statis jika adanya perubahan topologi.

Konsep routing statis merupakan pengaturan routing paling sederhana dalam jaringan komputer. Maka dari itu, penggunaan routing statis cocok untuk jaringan internet skala kecil.

2. Routing Dinamis

Routing Dinamis (Dynamic Routing) adalah jenis router yang mampu membuat tabel routing secara otomatis berdasarkan lalu lintas jaringan dan router yang terhubung.

Berkebalikan dengan routing statis, routing dinamis memiliki protokol routing yang akan mengatur router secara otomatis untuk saling berkomunikasi dengan memberikan informasi tentang jaringan dan koneksi antar router. Informasi ini digunakan untuk membangun dan memperbaiki table routing-nya.

B. Perbedaan

1. Routing Statis

-Tabel routing dibuat dan dihapus secara manual oleh administrator.

-Cocok digunakan untuk jaringan skala kecil

-Tidak banyak membutuhkan resource

-Lebih aman

-Tidak menggunakan protokol routing

-Berfungsi pada protokol IP

-Router tidak dapat membagi informasi routing

2. Routing dinamis

-Tabel routing dibuat dan dihapus secara otomatis oleh protokol routing.

-Cocok digunakan untuk jaringan skala besar.

-Banyak menggunakan resource

-Kurang aman

-Menggunakan protokol routing seperti RIP, OSPF, dsb.

-Berfungsi pada inter-routing protocol

-routing Router membagi informasi routing secara otomatis

Jika ada kesalahan mohon di maafkan, jika ada keraguan mohon dijelaskan. Agar tidak ada kesalah pahaman diantara aku dan kamu.

Jangan berpendapat secara sepihak disaat kamu tidak tahu yang sebenernya terjadi. Yang kamu fikir buruk bisa jadi adalah sesuatu yg baik hanya saja kamu tidak tahu.

Jikalau masih ingin disini maka jangan pergi meninggalkan hati yg tak ingin kau tinggal pergi.

Sekian terimakasih...

Menghubungkan 2 Router dgn 1 PC

Menghubungkan 2 Router 1 PC di Cisco Packet Tracer

Hari/Tanggal	Judul	Identitas
Rabu,25 Juli 2023	Menghubugkan 2 Router dengan 1 PC di Cisco Packet Tracer	Nama : Samara Naira Ardian Kelas : XI TJKT 2 No Absen : 19

A. Tujuan

    -Memahami apa itu Cisco Packet Tracer

    -Memahami cara menggunakan Cisco Packet Tracer

    -Memahami manfaat Cisco Packet Tracer

    -Memahami kelebihan Cisco Packet Tracer

    -Memahami kekurangan Cisco Packet Tracer

B. Landasan Teori

    Pengertian Packet Tracer aplikasi simulator yang dibuat oleh Cisco System yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer.

C. Alat dan Bahan

    - PC

    - Mouse

    - Apk Cisco Packet Tracer

D. Langkah-langkah

  1. Siapkan 2 buah Router dan 1 PC

2. Pasangkan kabel “cross” untuk menghubungkan perangkat-perangkat tersebut, dengan cara klik gambar petir di menu bagian kiri bawah

3. Klik router bagian atas lalu tekan "fa/0/0" dan masukkan IP, seperti dibawah ini

4. Klik router bagian bawah lalu tekan "fa/0/0" dan masukkan IP, seperti dibawah ini

5. Tekan PC, lalu masuk ke Desktop, kemudian tekan IP Configuration.

6. Kemudian 😭masukkan alamat IP, Netmask, dan Gateway. Contohnya seperti dibawah ini

7. Hubungkan router bagian tengah dan PC, dengan cara memasukkan gateway dari PC kedalam kolom "fa0/1" pada router tengah

8. Kemudian uji kerja router tengah dan PC, dengan cara mengirimkan pesan simulasi, jika ada tulisan "Successful" dipojok kanan bawah, berarti proses penyambungan router tengah dengan PC sudah berhasil.

9. Setelah itu, proses berikutnya adalah menyambungkan IP router tengah dengan router atas, agar router atas mampu megirimkan pesan ke PC.

Caranya adalah dengan membuka router 1, tekan config dan pilih static, dan ketik contohnya seperti dibawah ini

10. Dan ulangi proses diatas untuk router bagian tengah, jangan lupa tekan "add" jika sudah selesai mengisi kolom "Network, Mask, Next Hop"

11. Jika sudah selesai, uji coba dengan cara mengirimkan pesan simulasi dari router atas ke PC, jika hasilnya "Successful" maka proses penyambungan 2 router dan 1 PC anda sudah berhasil

E. Kesimpulan dan Saran

1. Kesimpulan

- Cisco Packet atracer adalah apk simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran simulasi jaringan komputer

2. Saran

- Ada baik nya saat merancang jaringan, menggunakan ip address yang berurutan untuk setiap PC.

- Sebaiknya saat mengisi ip address atau pun gateway dilakukan dengan teliti dan hati-hati agar tidak terjadi masalah.

IDENTIFIKASI PERANGKAT JARINGAN DI SMK NEGERI 1 JUWIRING



1. Kabel LAN

Fungsi :

Untuk menghubungkan satu perangkat komputer dengan yang lainnya di area yang sama.

2. Wireless Accsess Point (Ruiji)

Fungsi :

sebagai penyebar sinyal internet kepada perangkat yang terhubung melalui gelombang radio. Baik itu perangkat nirkabel atau perangkat kabel biasa.

3. ODP (Jo-link)

Fungsi :

sebagai tempat instalasi sambungan jaringan optik single-mode terutama untuk menghubungkan kabel fiberoptik distribusi dan kabel drop.

4. mesh acces point

Fungsi :

untuk memperluas jaringan komputer tanpa harus terbatas dengan jarak

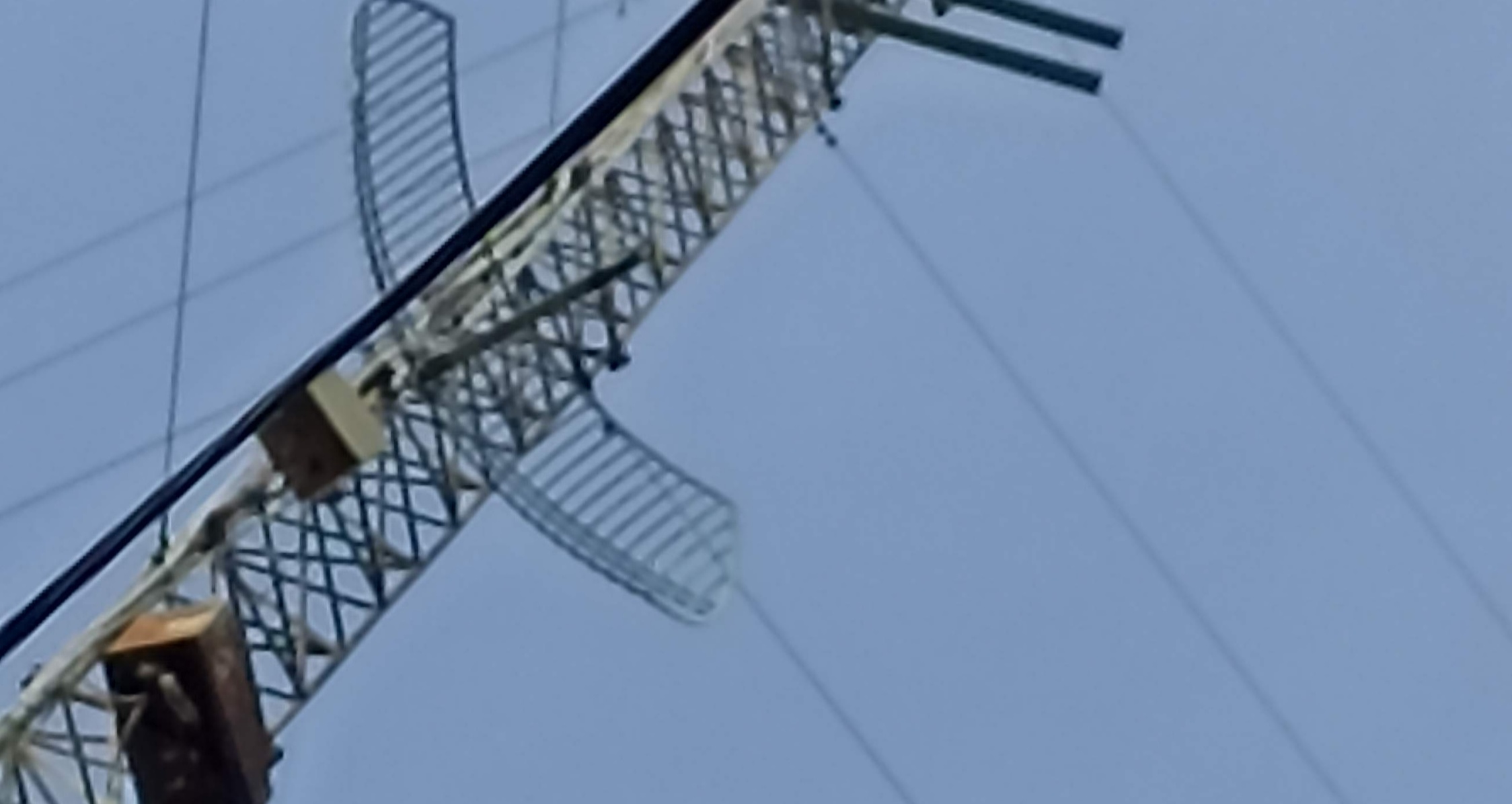

5. Antena grid

Fungsi :

untuk memperkuat dan mengarahkan sinyal wireless untuk melakukan koneksi point to point, multi point.
